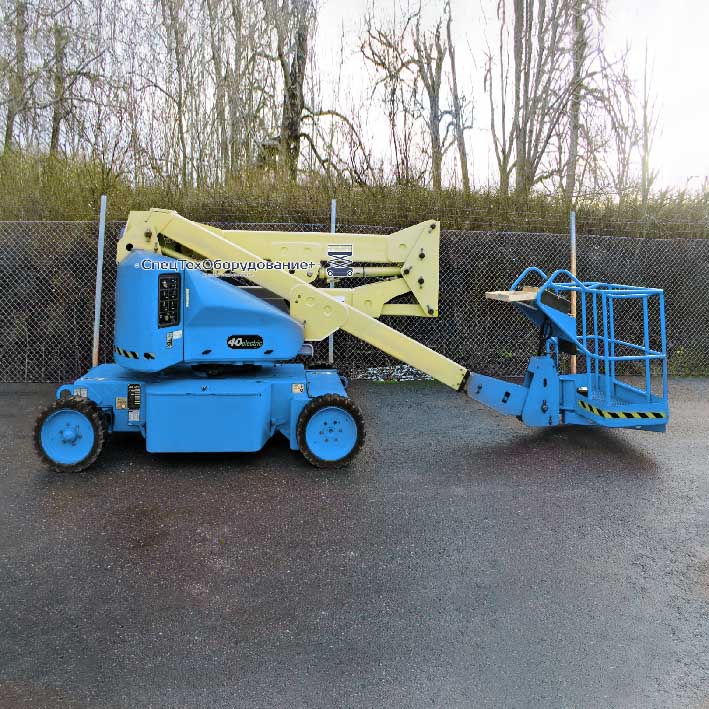

JLG 40E это электрический ножничный подъемник с рабочей высотой 14.19 метров. К его преимуществам можно отнести маленький вес, который позволяет перевозить его на обычном эвакуаторе для легковых автомобилей.
JLG 40E характеристики:

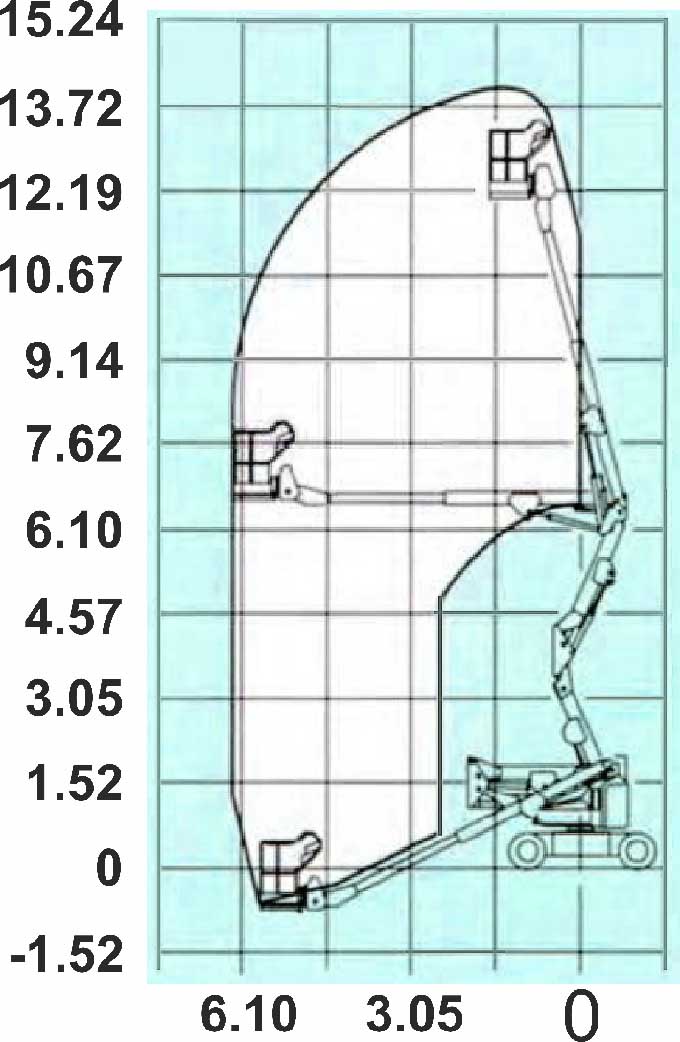

Рабочая высота 14.19 м
Боковой вылет 6.25 м
Высота перегиба 6.10 м
Длина 5.36 м
Ширина 1.75 м
Высота 2.00 м
Средний вес подъемника 4.80 т
Размер люльки 1.22 х 0.66 м
Грузоподъемность 227 кг
Скорость езды до 4.80 км/ч
Радиус поворота внешний 3.63 м
Электрическая система 48 вольт

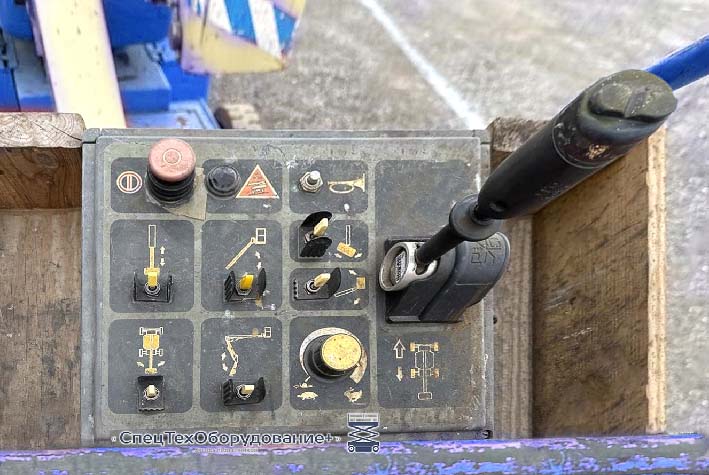

Верхний пульт.
Управление осуществляется селекторами. В нижней части в центре находится регулятор скорости выполнения действий. В верхней части кнопка выключения, индикатор наклона и селектор подачи звукового сигнала.

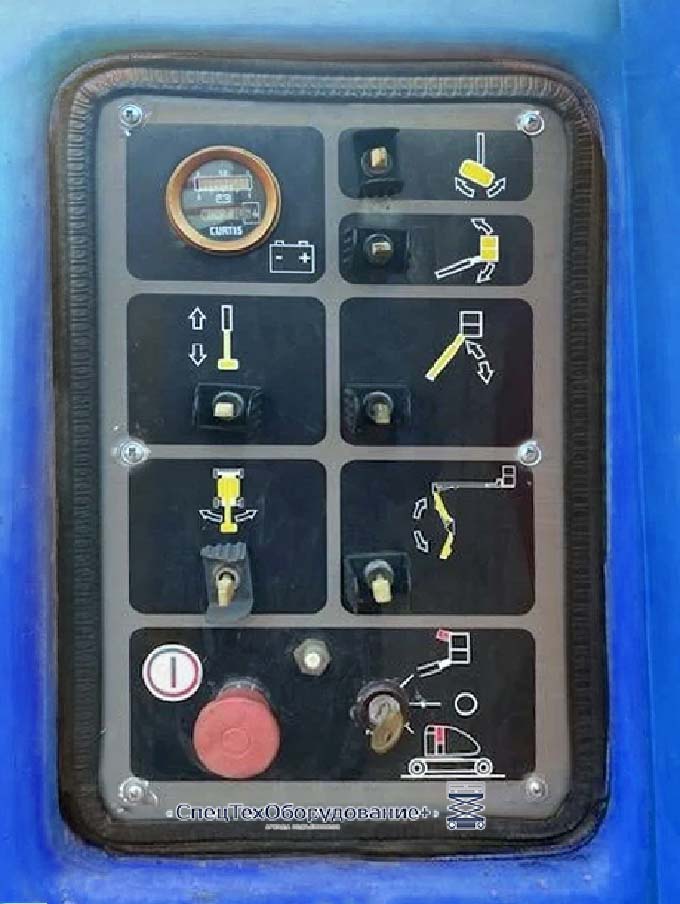

Нижний пульт.
Управление осуществляется селекторами по типу верхнего пульта. В левом верхнем углу находится счётчик часов работы.

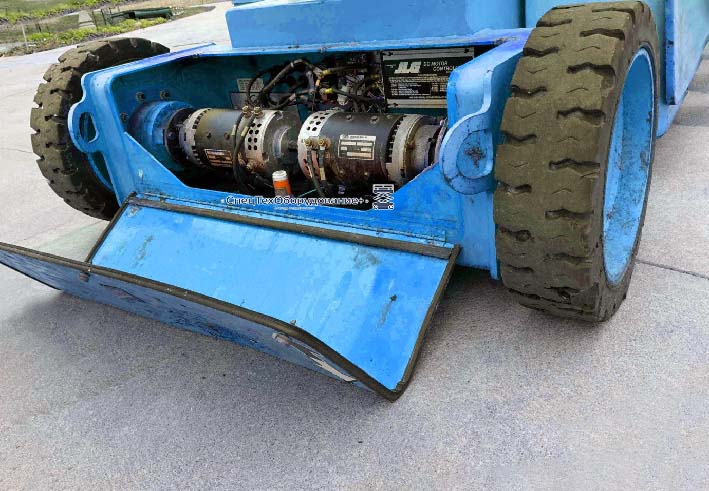

Отсек с электроникой.
В этом отсеке находятся электрические моторы с электромагнитными тормозами на них, контакторы и блок управления моторами с датчиком наклона.

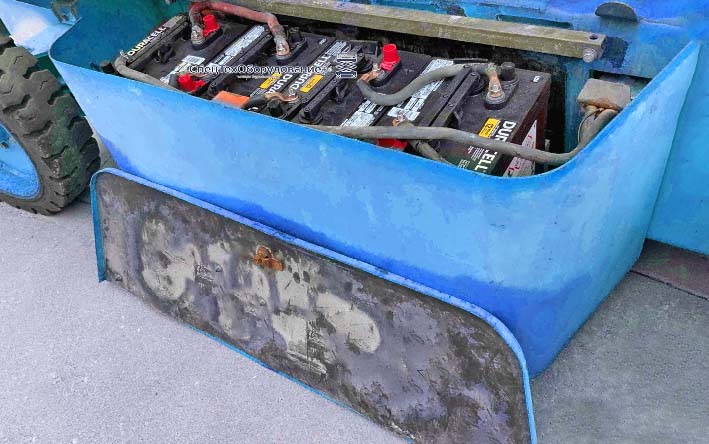

Аккумуляторы.
Аккумуляторы располагаются в боковых отсеках подъемника, всего 8 штук по 6 вольт каждый.

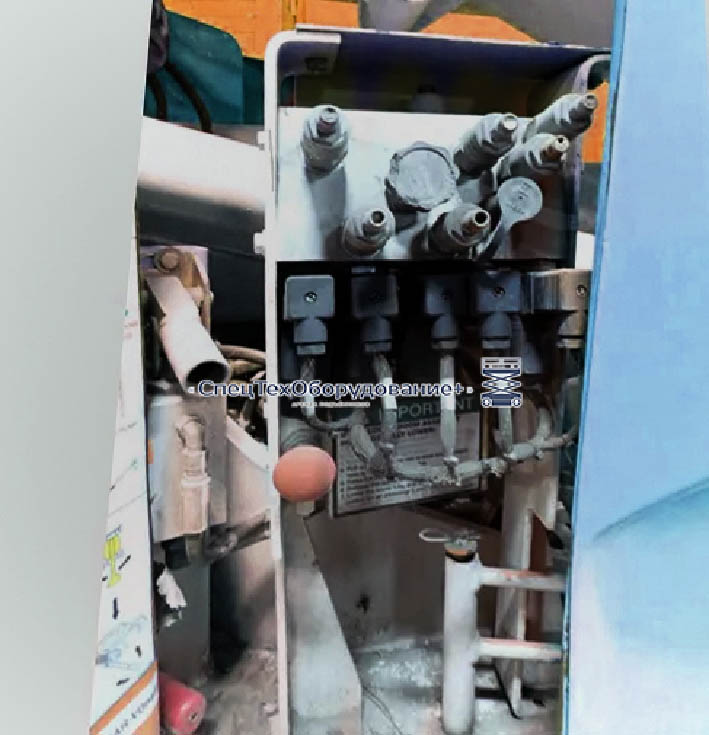

Отсек с гидравлическим блоком.
Он находится около нижнего пульта, рядом с ним рычаг аварийного спуска и кнопка калибровки давления в цилиндрах.
