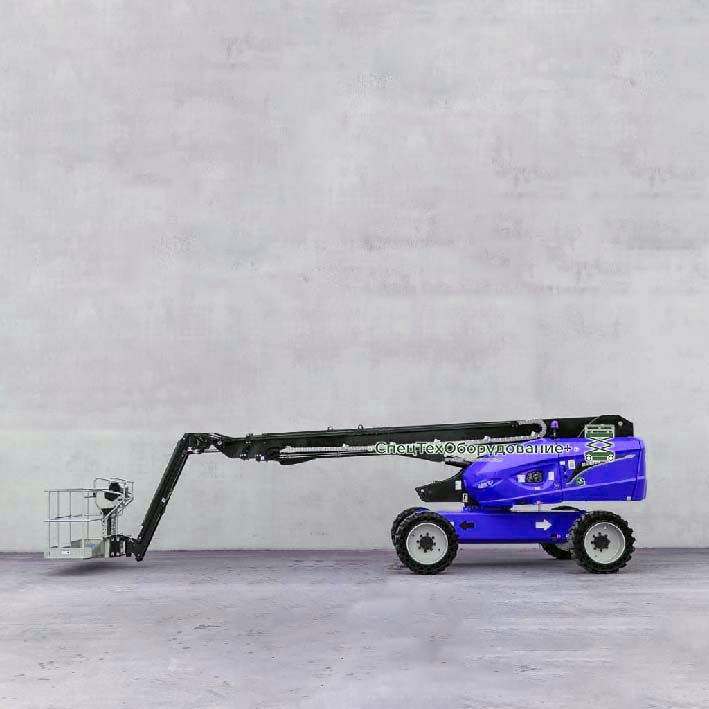

Manitou 220TJ это телескопический подъемник с рабочей высотой более 21 метра. Серия 220TJ имеет три модели, которые внешне практически ничем не отличаются друг от друга, разница у них только в технических характеристиках - грузоподъемности, наличию или отсутствию крабового хода (когда обе оси поворотные) и типу двигателя.
Manitou 220TJ+ характеристики:
Рабочая высота 21.74 м
Боковой вылет 17.79 м
Длина 7.35 м
Ширина 2.48 м
Высота 2.66 м
Средний вес подъемника 13.60 т
Размер люльки 2.30 х 0.90 м
Грузоподъемность 408 кг
Скорость езды в сложенном положении до 4.90 км/ч
Радиус поворота внешний 4.40 м
Двигатель Yanmar 3TNV88C
Крабовый ход есть
Manitou 220TJ-XP характеристики:
Рабочая высота 21.74 м
Боковой вылет 17.78 м
Длина 7.35 м
Ширина 2.48 м
Высота 2.52 м
Средний вес подъемника 13.60 т
Размер люльки 2.30 х 0.90 м
Грузоподъемность 350 кг
Скорость езды в сложенном положении до 5.40 км/ч
Радиус поворота внешний 4.40 м
Двигатель Kubota V1505.E3B
Крабовый ход есть
Manitou 220TJ-ST5
Рабочая высота 21.77 м
Боковой вылет 17.63 м
Длина 7.29 м
Ширина 2.48 м
Высота 2.72 м
Средний вес подъемника 11.85 т
Размер люльки 2.10 х 0.76 м
Грузоподъемность 230 кг
Скорость езды в сложенном положении до 4.40 км/ч
Радиус поворота внешний 4.40 м
Двигатель Yanmar 3TNV88C
Крабового хода нет

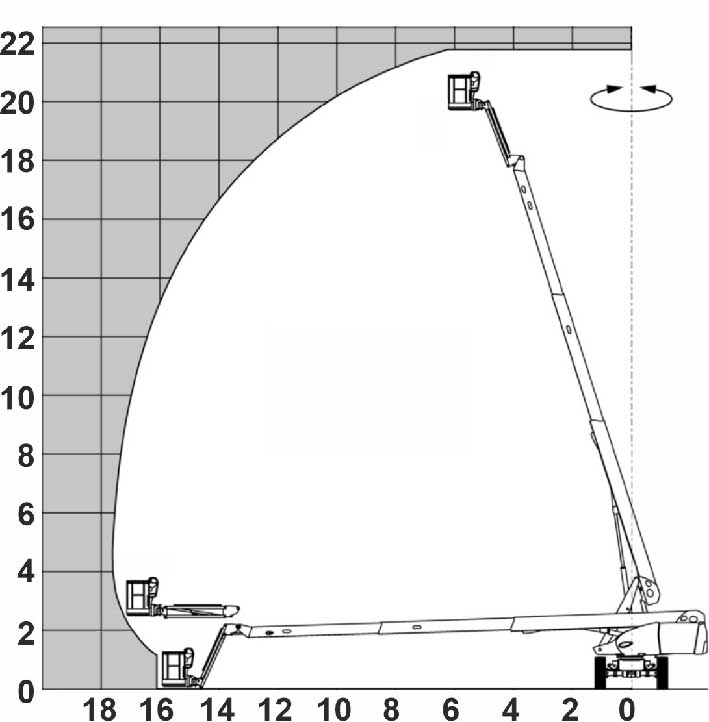

Диаграмма высот приведена для Manitou 220TJ+, диаграммы других моделей отличаются от 220TJ+ миллиметрами, и выкладывать их нет смысла.

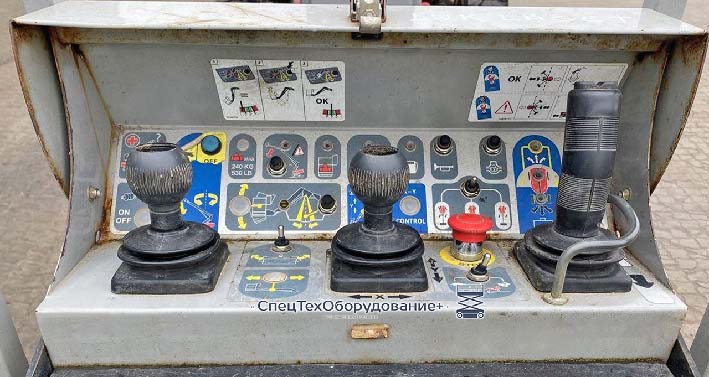

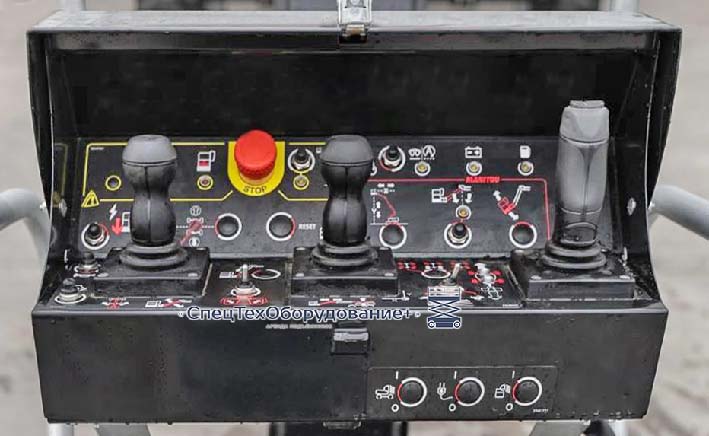

Верхний пульт.
Левый джойстик вращает башню и управляет гуськом. Центральный джойстик управляет основной стрелой и телескопической секцией. Правый джойстик нужен для езды и поворота колёс.

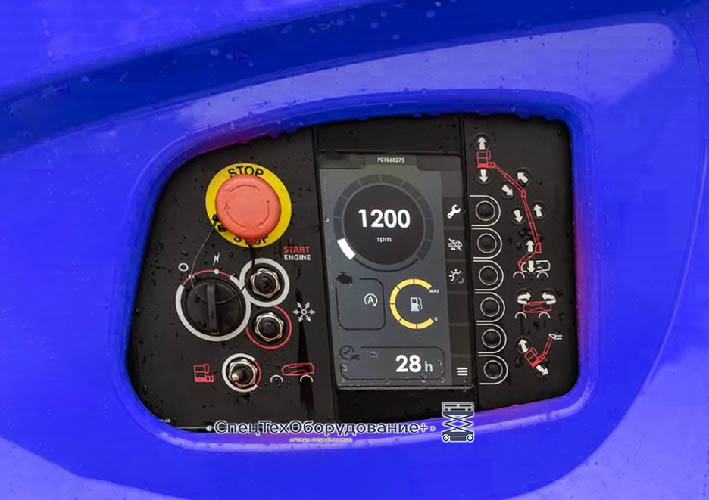

Нижний пульт.
Управление секциями осуществляется кнопками. В центральной части находится большой диагностический экран. С левой стороны расположен переключатель пультов, селектор запуска и кнопка выключения.

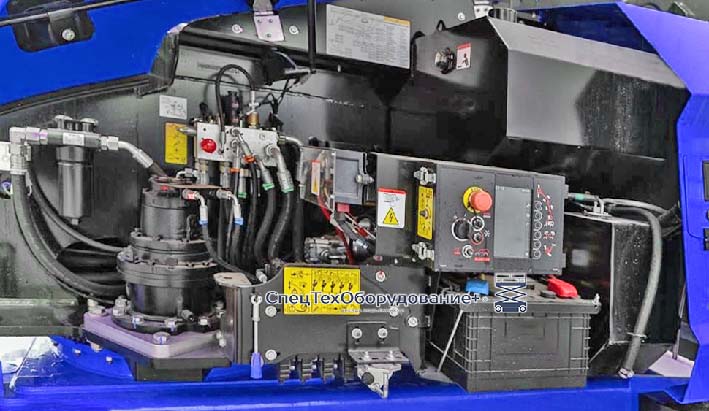

Отсек с гидравликой.
В этом отсеке находится гидравлический блок, мотор поворота башни, аккумулятор, нижний пульт с электроникой внутри и баки с топливом и маслом.

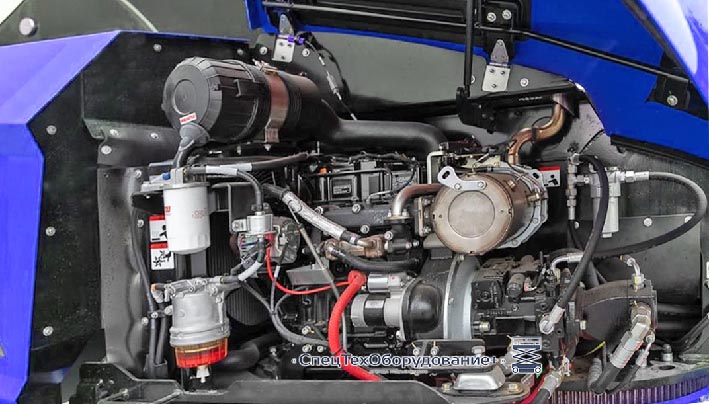

Отсек с двигателем.
В этом отсеке находится мотор подъемника.
