Схемы разбиты на несколько страниц ввиду большого количества информации.
Внимание! Это не инструкция по эксплуатации! Схемы и описание функций управления могут отличаться от схемы вашего оборудования!
В зависимости от модели оборудования, её комплектации и даты выпуска, функции с одинаковыми пиктограммами могут иметь совсем иное предназначение и функционал, в корне отличные от указанных в данных схемах.
Страницы:
Стр. 1 Стр. 2 Стр. 3 Стр. 4 Стр. 5
Как управлять ножничным подъемником.

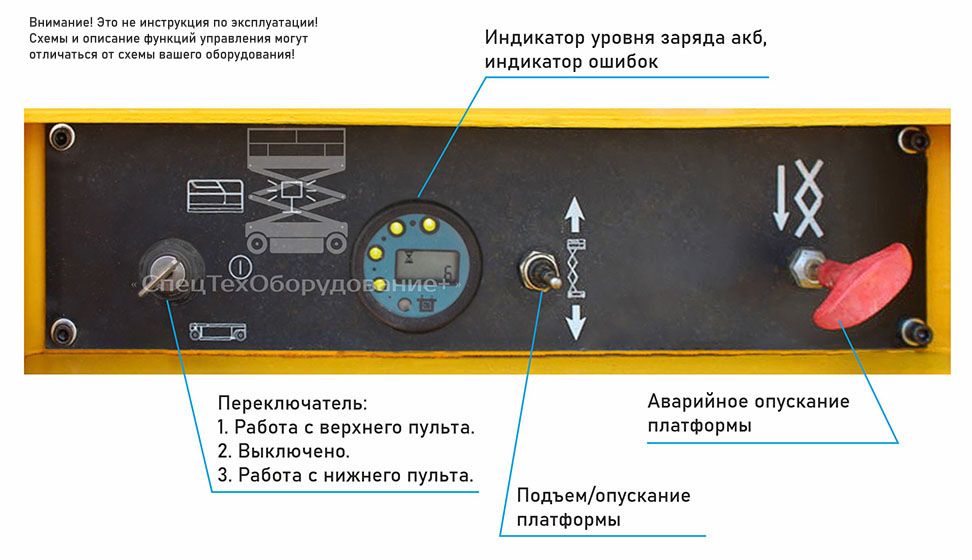

JLG 3246ES Габариты (ДхШхВ) 2.50x1.20х2.40 м, грузоподъемность 320 кг, средний вес 2870 кг, рабочая высота 12 м.
Управление пиканиской

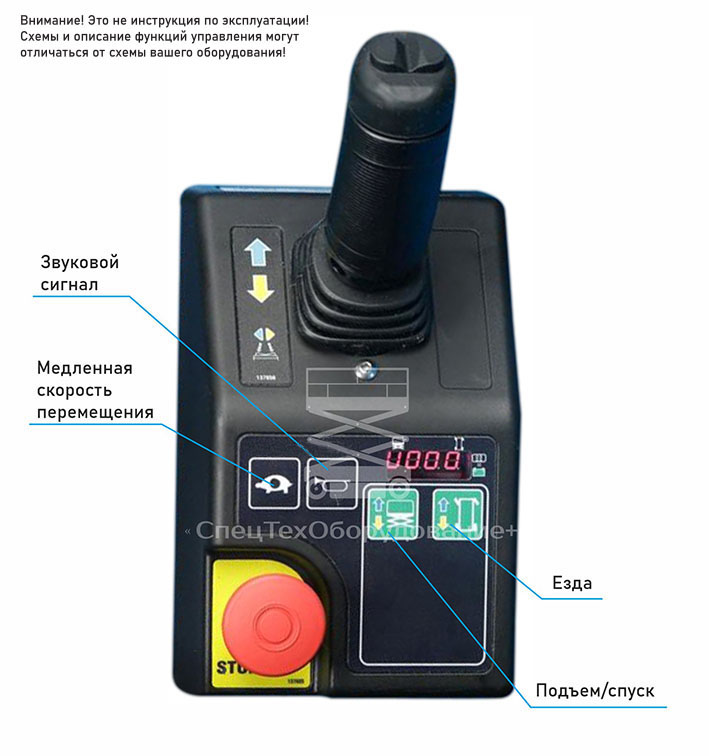

Haulotte Compact 12 Габариты (ДхШхВ) 2,48x1,2х2,38 м, грузоподъемность 320 кг, средний вес 2630 кг, рабочая высота 12 м.
Пиканиска подъемник управление.

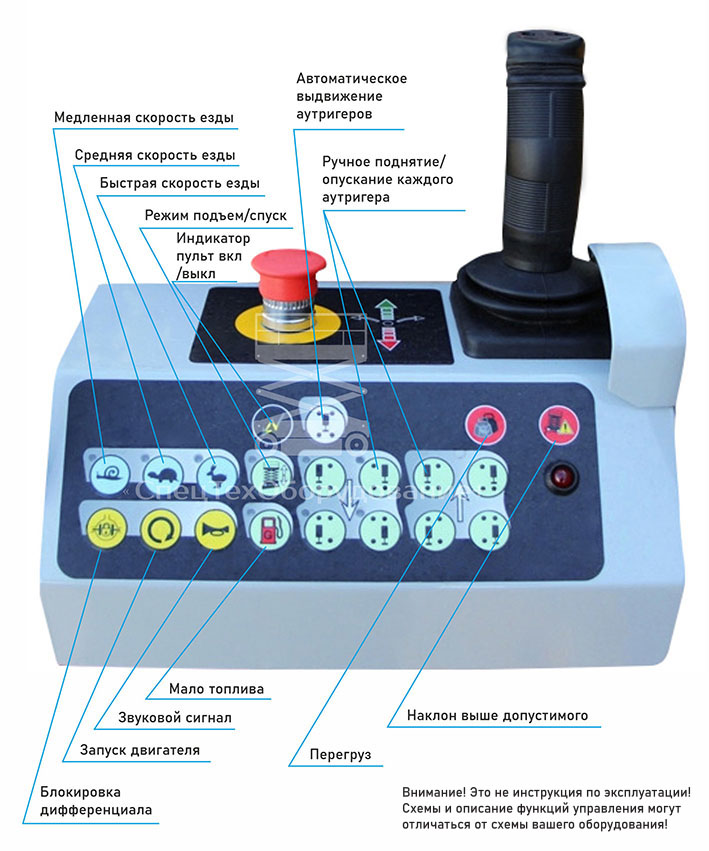

JLG 4394RT Габариты (ДхШхВ) 4.6x2.4х2.7 м, грузоподъемность 680 кг, средний вес 7050 кг, рабочая высота 15,11 м.
Как заводится дизельная пиканиска.

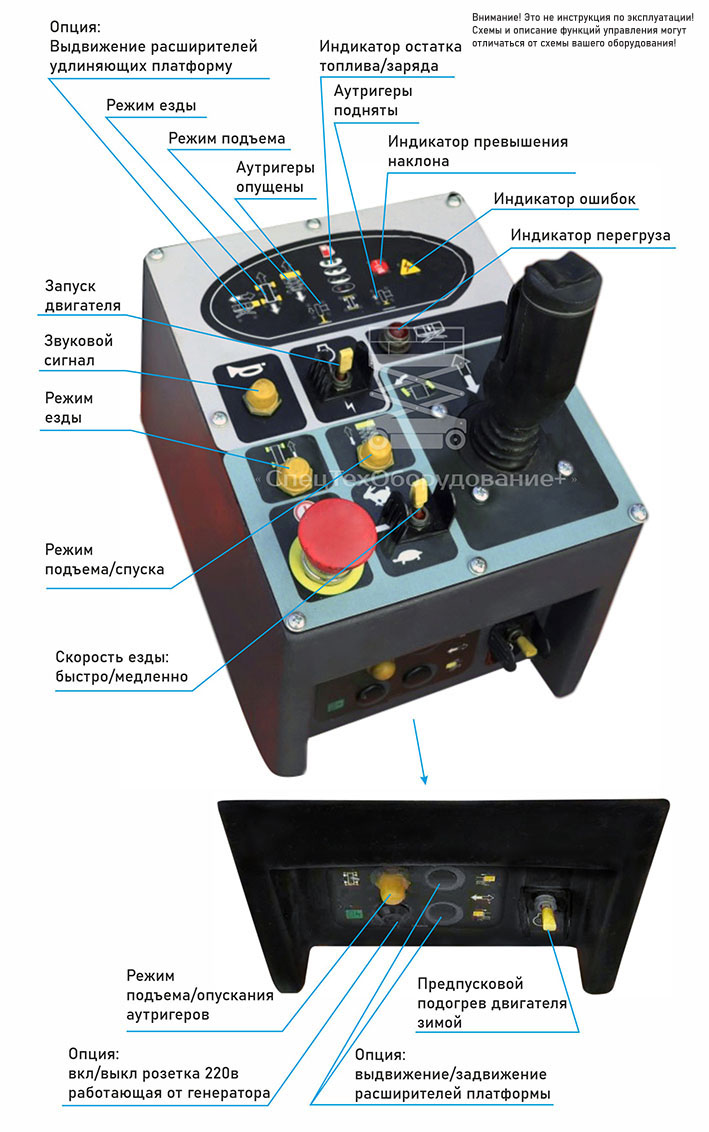

Haulotte H15SX Габариты (ДхШхВ) 4.2x2.3х2.8 м, грузоподъемность 700 кг, средний вес 6300 кг, рабочая высота 15 м.
Принцип работы пекинески подъемника на дизельном двигателе.

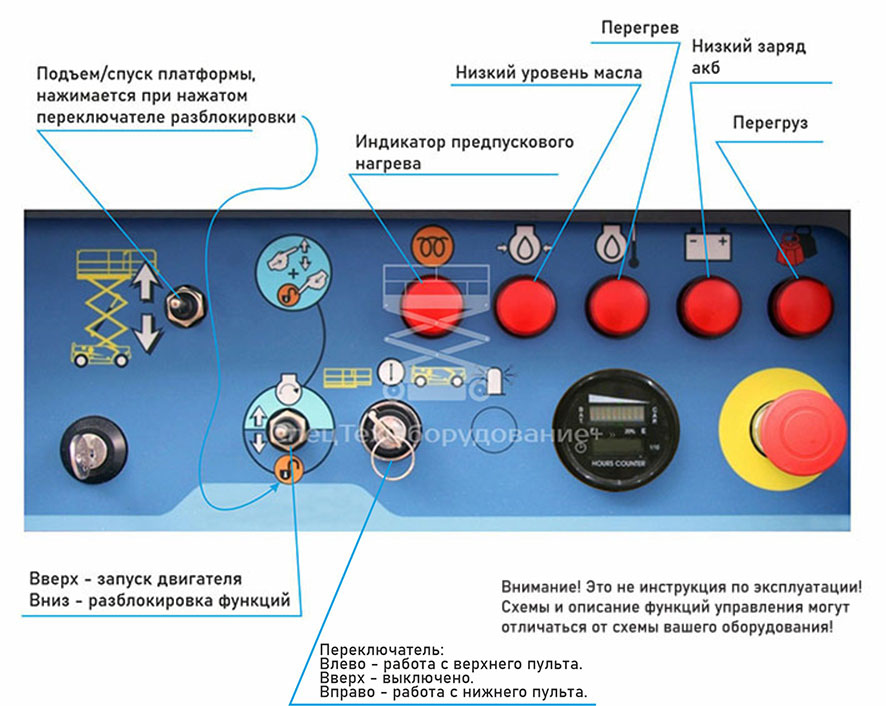

Haulotte 12DX Габариты (ДхШхВ) 3.18x1.78х2.56 м, грузоподъемность 450 кг, средний вес 3965 кг, рабочая высота 12,06 м.
Управление пиканиской инструкция.

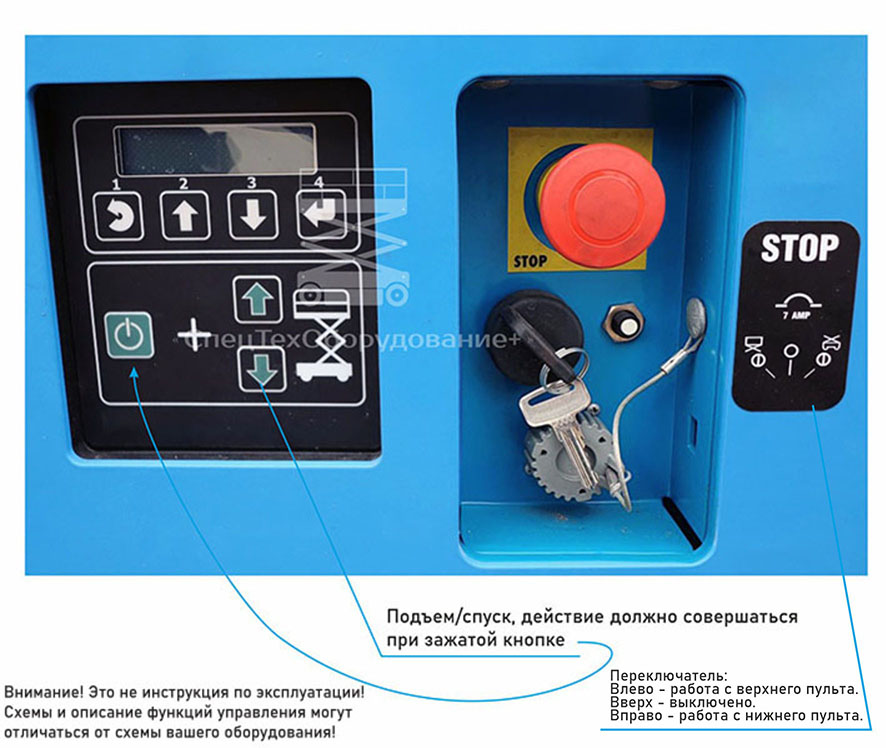

Genie 3246ES Габариты (ДхШхВ) 2.41x1.17х2.40 м, грузоподъемность 320 кг, средний вес 2820 кг, рабочая высота 11,78 м.
