Upright SB80 это телескопический подъемник с рабочей высотой 26.40 метров, полным приводом и дизельным двигателем.
Upright SB80 характеристики:
Рабочая высота 26.40 м
Боковой вылет 22.00 м
Длина 11.50 м
Ширина 2.44 м (в транспортном положении)
Высота 2.72 м
Средний вес подъемника 14.75 т
Размер люльки 1.83 х 1.00 м
Грузоподъемность 272 кг
Скорость езды в сложенном положении до 5.20 км/ч
Радиус поворота внешний 6.70 м

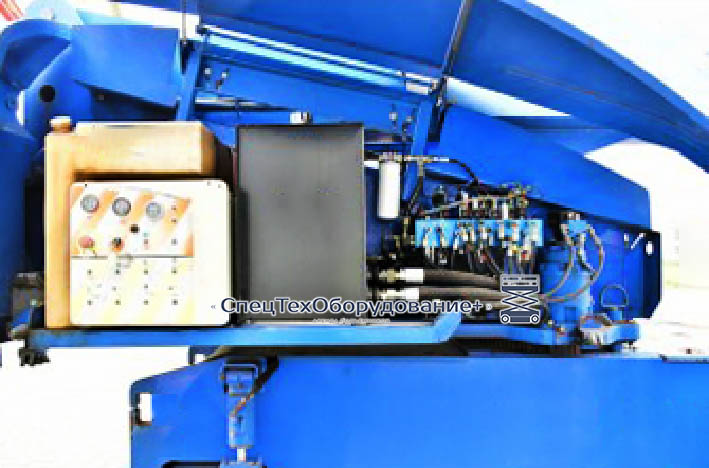

Отсек с электроникой и гидравликой.
В этом отсеке находится гидравлический модуль с клапанами и катушками, мотор вращения башни, ёмкости для гидравлического масла и дизельного топлива, нижний пульт управления с электронной частью внутри.

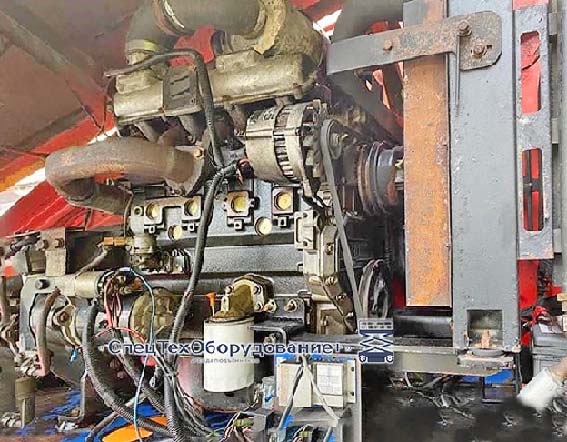

Отсек с мотором.
В этом отсеке находится двигатель с аккумулятором.

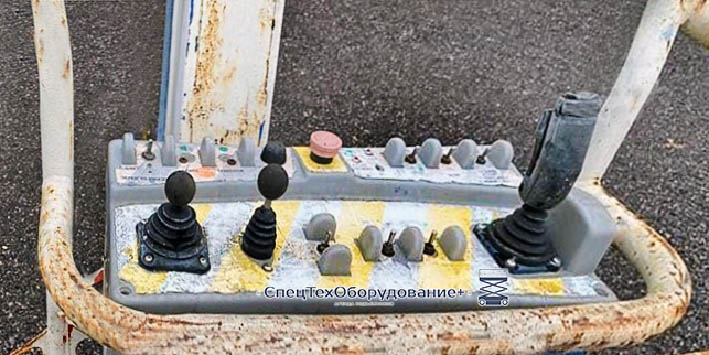

Верхний пульт.

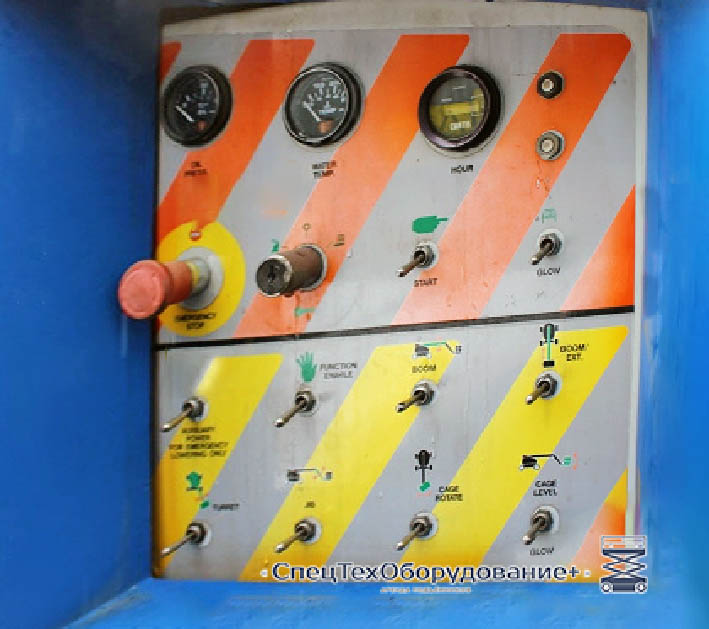

Нижний пульт.
В нижней части пульта находятся селекторы управления секциями подъемника, в верхней части индикатор заряда аккумулятора, температуры двигателя, счётчик часов работы, кнопка выключения, переключатель пультов, селектор запуска, селектор скорости работы и два предохранителя.

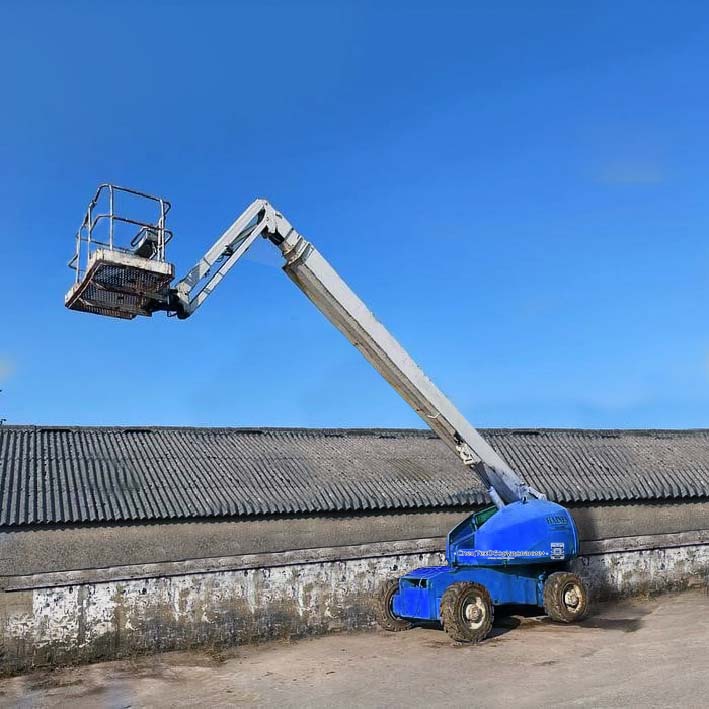

Рабочее положение.
